該電源采用隧道式風冷結構，有效控制溫升，可滿足長時間工作要求，且輸出電流穩定，保護功能齊全，結構緊湊，安裝方便，用戶可從電源內的高精度分流器采集電流信號，也可另行安裝分流器。以滿足儀器的測試精度要求。
　　本規格采用三擋輸出方式：50A;100A;200A。
本公司還可為用戶提供 5V/100A 10V/100A 8V/150A

型 號	SKDA-02K-1H2
輸 入 參 數	交流輸入電壓	AC:220V±10%
	頻    率	47Hz～63Hz
輸 出 參 數	輸出開路電壓	10V
	輸出電流	50A/100A/200A切換
	最大輸出功率	2000W
	輸出電壓紋波	滿載時＜300mVp-p
	電流穩定度	±1.0%
	電壓調整率	AC198~242V范圍內≤±1.0%
	分 流 器	200A/75mV    (精度0.5%)
其 它	效   率	＞70%
	工作方式	連續，或長時間工作
	保護功能	過載保護、過熱保護（自恢復）
	開啟時間	≤0.2秒
	啟動方式	5V TTL電平觸發啟動
安 全	絕緣電阻	＞20MΩ(500V測試) ;濕熱時大于2MΩ
	抗電強度	輸入與機殼,   AC1.5kV，1分鐘。10mA測試 輸入與輸出,   AC1.5kV，1分鐘。10mA測試 輸出與機殼,   DC500V， 1分鐘。10mA測試
環境	工作環境溫度	0℃～+40℃
	存儲溫度	-10℃～+70℃
電磁兼容		符合VDE0871 CLASS B.  FCC CLASS B. 相關規定

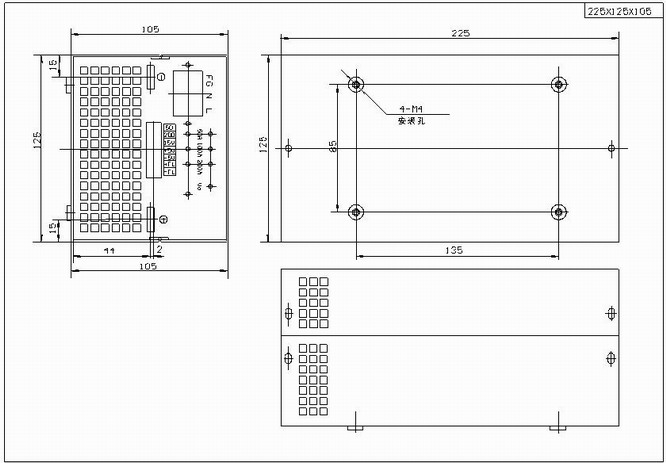

外形尺寸		225*125*105
質  量		2.8kg

技術特點
1.本電源采用開關電源專用模塊做脈寬調制控制，全橋高頻開關的拓?fù)湫问剑?BR>2.為適應電磁兼容的要求，高效阻波器，提高抗干擾能力；
3.為提高電源的可靠性，本電源的關鍵元件采用了較大幅度的冗余設計，如主開關管，輸出整流管、輸入整流橋、輸入高壓電容、輸出濾波電容.主變壓器。并設置三重保護功能，適應各種工作環境。
4．隧道式風冷結構，可長時間連續工作。

測試須知
　1.對本電源的測試應符合產品技術指標中的輸入輸出條件及環境要求；
　2.使用精度符合測試要求的儀表設備；做輸入電壓變化試驗時，應使用10kW以上自偶調壓器，否則將影響測試精度；

3.使用電阻負載，但所使用的電阻阻值不應隨溫度升高而劇烈變化；
4．高溫實驗時，試驗環境應有良好通風；

使用說明
1.環境溫度參照技術指標，并保證電源的風扇孔順利通風。
2.本電源輸入端外接15A保險；
   3.端子說明：
輸出端子：左端為負，右端為正，M10螺釘固定；
啟動控制端子:+5V，-5V為電源觸發啟動端子；
量程轉換用端子:全開路時為100A輸出，短接“50,15V”,輸出為50A輸出，短接“200,15V”,輸出為200A輸出；
輸出電流信號：由+FL,-FL取出分流器信號，分流器規格為:200A/75mV。
　4．輸出電流調節功能：
          輸出50A恒流值調節（出廠時調好在50A）
          輸出100A恒流值調節（出廠時調好在100A）。
　　　　　輸出 200A恒流值調節（出廠時調好在200A）。
  5．信號燈：50A,100A,200A,Vo.
